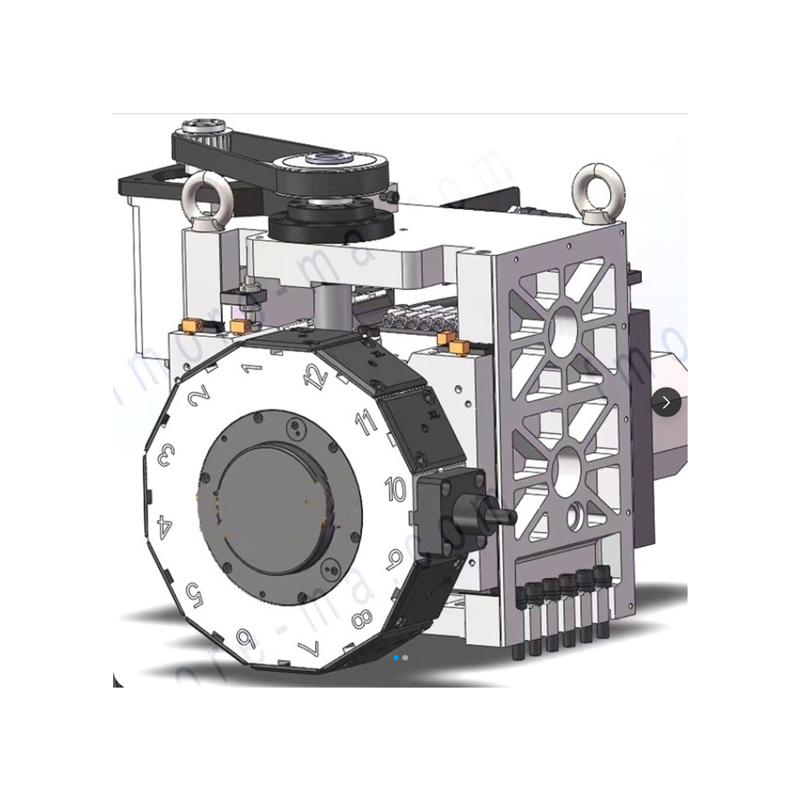

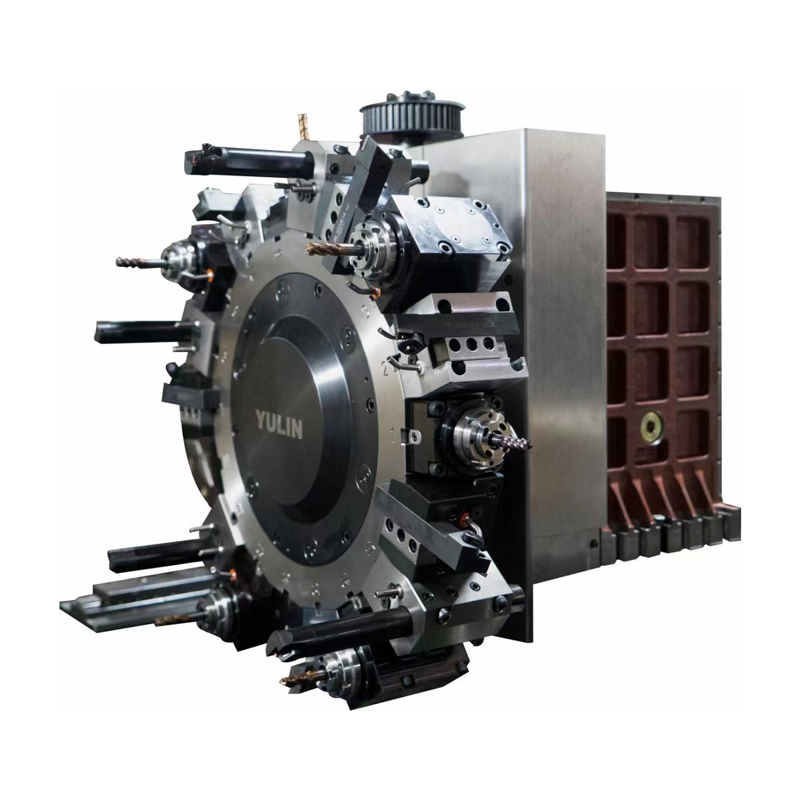

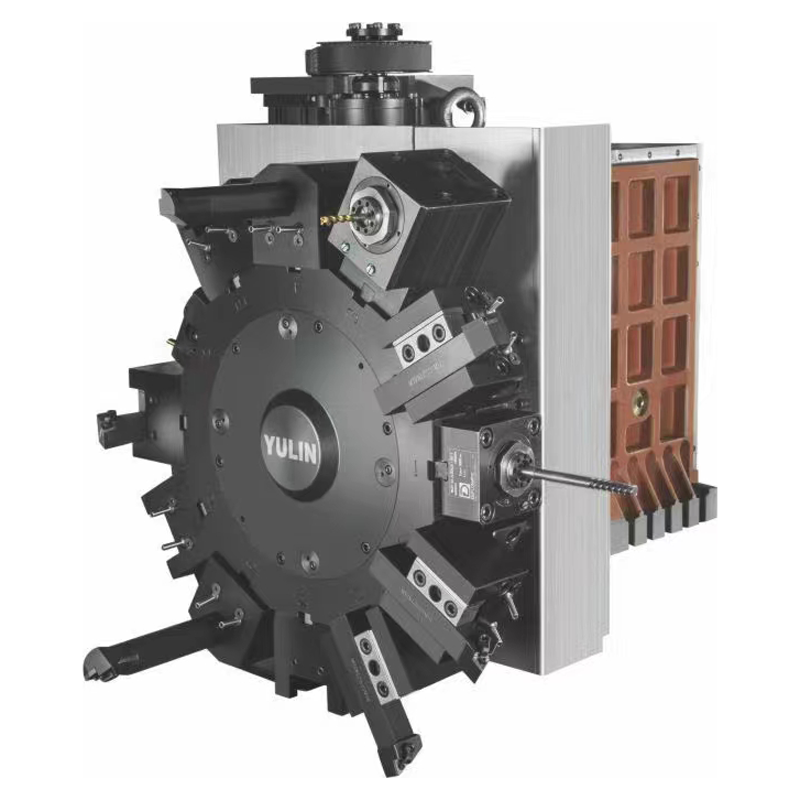

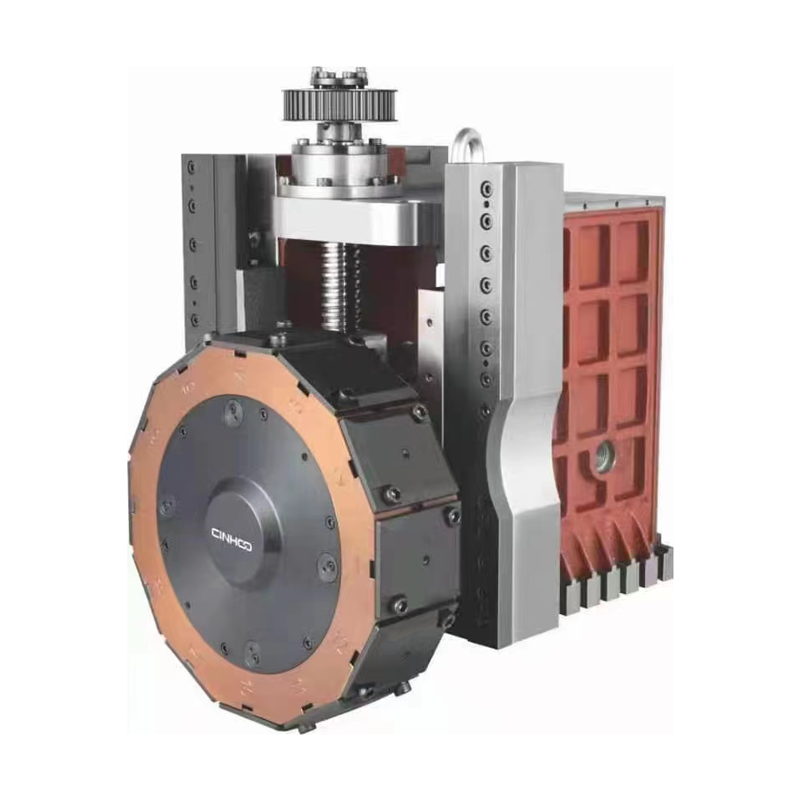

Держатель инструмента оси Y
Револьверные станки с осью Y имеют плоскую конструкцию, они оснащены серводвигателем с ремнем и шарико-винтовым шпинделем.
Описание
маркер
Описание продукта
Револьверные станки с осью Y имеют плоскую конструкцию, они оснащены серводвигателем с ремнем и шарико-винтовым шпинделем. Револьверная головка с осью Y может значительно улучшить обрабатываемость сложных заготовок и повысить точность обработки многих деталей машиностроения,
1. Вращение и разделение мощности режущей головки принимает сервомотор.
2.Подходит для использования на токарных станках для обработки вперед и назад.
3.Быстрая смена инструмента без ошибки изменения высокая эффективность.
4.Тройная структура пластинчатого сцепления обеспечивает точное положение.
5.Высокая жесткость и надежность.
Технические параметры
| НЕТ. | команды | DY12 | DY16 | |
| 1 | Количество рабочих мест | 12 | 12 | |
| 2 | Пермь. Тангенциальная нагрузка (башня заблокирована) | KNm | 0.75 | 1.7 |
| 3 | Точность индексирования | ±4" | ±4" | |
| 4 | Точность воспроизводимости | ±2" | ±2" | |
| 5 | Время для ратации на 30° и зажима | s | 0.1 | 0.12 |
| 6 | Без ускорения и торможения на каждый дополнительный частичный шаг | s | 0.06 | 0.07 |
| 7 | Турель разблокирована или заблокирована | s | 0.11 | 0.12 |
| 8 | Пермь. Частота индексирования (медианный угол переключения ) | /Min | 25 | 20 |
| 9 | Максимальный момент нагрузки без смещения | Nm | 16 | 32 |
| 10 | Рабочее давление гидравлики | Mpa | 5 | 5 |
| 11 | Рабочее давление для смазочно-охлаждающей жидкости | Mpa | 2.5 | 2.5 |
| 12 | Силовой привод | |||
| 13 | Передаточное число инструмента и двигателя | 1:1 | 1:1 | |
| 14 | Характеристики хвостовика инструмента | BMT40 | BMT45/BMT55 | |
| 15 | Макс. скорость инструмента | rpm | 6000 | 6000 |
| 16 | Функция оси Y | |||
| 17 | Передаточное число | 2 | 2 | |
| 18 | Максимально допустимая скорость подачи | m/min | 10 | 10 |
| 19 | Допустимый ход подачи | mm | ±30 | ±50 |
| 20 | Точность позиционирования | μm | 10 | 10 |
| 21 | гири | kg | 150 | 300 |
