Горизонтальный поворотный стол
Горизонтальный поворотный стол с ЧПУ является идеальной функциональной частью всех видов высококачественных крупногабаритных расточных и фрезерных станков с ЧПУ.
Описание
маркер
Описание продукта
Горизонтальный поворотный стол с ЧПУ является идеальной функциональной частью всех видов высококачественных крупногабаритных расточных и фрезерных станков с ЧПУ. Используется в качестве 4-й оси, его шпиндель вертикально устанавливается на столе станков. Поворотный стол может выполнять все виды индексных вращательных работ под управлением соответствующей системы управления хост-машин. Приводимый в действие серводвигателем, он может выполнять любую индексацию по окружности 360°. Торцевой стол может быть оснащен пластинами, дисками или другими деталями со сложной формой для реализации обработки равных и неравных отверстий, пазов или непрерывных кривых.
Преимущество продукта

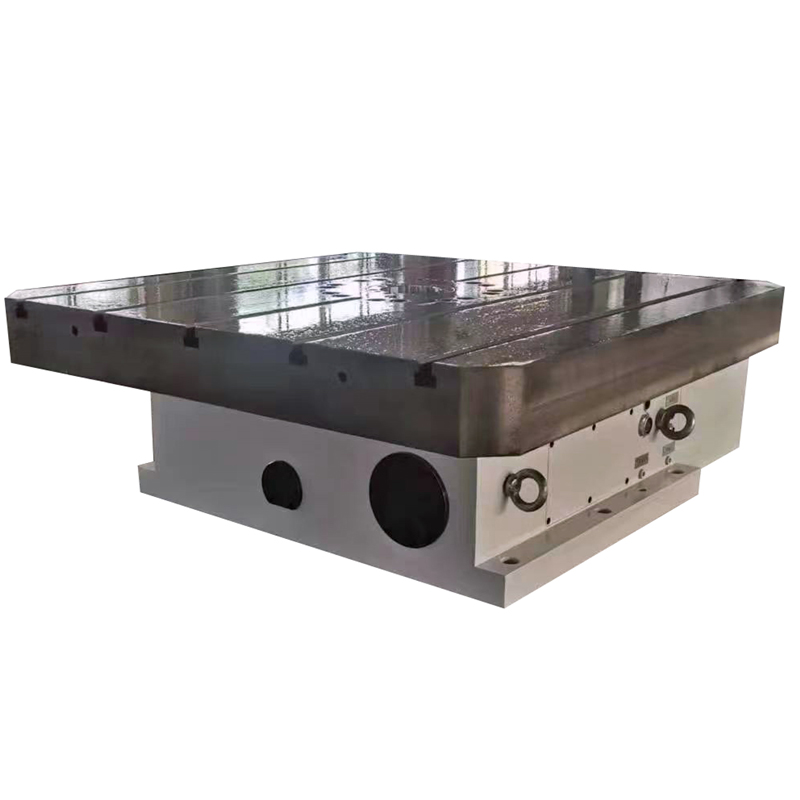

1. Различные размеры столов: диаметр стола от 500 мм до 3000 мм или с прямоугольной лицевой панелью, также могут быть изготовлены в соответствии с требованиями заказчика.
2. Высокая точность и большая долговечность: адаптация специального износостойкого сплава бронзы/никеля, прецизионного двухзаходного червячного колеса и червячного вала из закаленной стали для обеспечения долговременной точности деления.
3. Высокая грузоподъемность: специальные аксиально-радиальные роликовые подшипники встроены для обеспечения высокой жесткости.
4. Большой тормозной момент: многотормозная дисковая система обеспечивает превосходное зажимное усилие, обеспечивает плавную обработку без прогиба при большой нагрузке.
5. Высокая устойчивость и безопасность: привод от гидравлического блока, датчика зажима и разжима, который выполняет разжимание, вращение, зажим и возврат, обеспечивает стабильную и безопасную работу.
Технические параметры
| Элементы | TK12500 | TK12500x600 | TK12630 | TK12630x630 | TK12800 | TK121000 | TK121200 | TK121600 | ||
| Диаметр (длинаXширина) мм | Φ520 | 500X600 | Φ630 | 630X630 | Φ800 | Φ1000 | Φ1200 | Φ1600 | ||
| Общая толщина мм | 150 | 295 | 350 | 400 | 410 | 410 | 410 | 460 | ||
| Диаметр центрального отверстия мм | Φ60H7 | Φ60H6 | Φ70H6 | Φ70H6 | Φ1350H6 | Φ135H6 | Φ135H6 | Φ150H7 | ||
| Размер Т-образного паза мм | 6-18 | 6-14 | 6-18 | 5-18 | 8-18 | 8-18 | 8-22 | 16-22 | ||
| Передаточное отношение червячной передачи | 1:160 | 1:160 | 1:120 | 1:120 | 1:120 | 1:120 | 1:120 | 1:180 | ||
| Общее передаточное отношение | 1:180 | 1:180 | 1:180 | 1:180 | 1:360 | 1:360 | 1:360 | 1:720 | ||
| Макс. скорость об/мин | 11.1 | 5.5 | 5.6 | 3.7 | 2.7 | |||||
| Серводвигатель (опционально) | Мощность | ≥2.1 | ≥3.8 | ≥11.3 | ||||||
| Стандартный электродвигатель | кВт | α12 | α22 | |||||||
| Макс.горизонтальная нагрузка кг | 500 | 500 | 2000 | 2000 | 3000 | 3200 | 3200 | 8000 | ||
| Момент затяжки НМ | Масло 1,5МПа | 1000 | 2100 | 3000 | 3000 | 6000 | 6000 | 6150 | 11760 | |
| Воздух 0,5МПа | 900 | 1000 | 1000 | 2000 | 2000 | 2050 | 3920 | |||
| Макс. крутящий момент червячной передачи НМ | 1650 | 1700 | 3000 | 3000 | 4000 | 4000 | 4000 | 6000 | ||
| Макс. момент инерции кг.см.с2 | 259 | 1012 | 1012 | 2449 | 4082 | 6428 | 26122 | |||
| Точность деления | 15” | 15” | 20” | 20” | 15” | 15” | 15” | 15” | ||
| Повторяемость | 6” | 4” | 4” | 4” | 4” | 4” | 4” | 4” | ||
| Вес нетто (прибл.) кг | 280 | 660 | 1300 | 1500 | 1450 | 1660 | 1920 | 5200 | ||
| Элементы | TK122000 | TK122500 | ||
| Диаметр, мм | Φ2000 | Φ2500 | ||
| Общая толщина, мм | 500 | 1100 | ||
| Диаметр центрального отверстия, мм | Φ150H7 | Φ150H7 | ||
| Размер Т-образного паза, мм | 16-22 | 18-28 | ||
| Передаточное число червячной передачи | 1:144 | 1:216 | ||
| Общее передаточное число | 1:720 | 1:2160 | ||
| Макс. скорость, об/мин | 2.7 | 1 | ||
| Серводвигатель (опционально) | Мощность кВт | |||
| Стандартный электродвигатель | СИМЕНС 1FT6105 | |||
| Макс.горизонтальная нагрузка кг | 10000 | 20000 | ||
| Момент затяжки зажима
НМ |
Масло 2МПа | 14700 | ||
| Воздух 0,5МПа | 4900 | |||
| Макс. крутящий момент червячной передачи НМ | 6000 | 6000 | ||
| Макс. момент инерции кг.см.с2 | 51020 | 159000 | ||
| Точность деления | 15” | 25” | ||
| Повторяемость | 4” | 6” | ||
| Вес нетто (прибл.) кг | 8500 | 25000 | ||

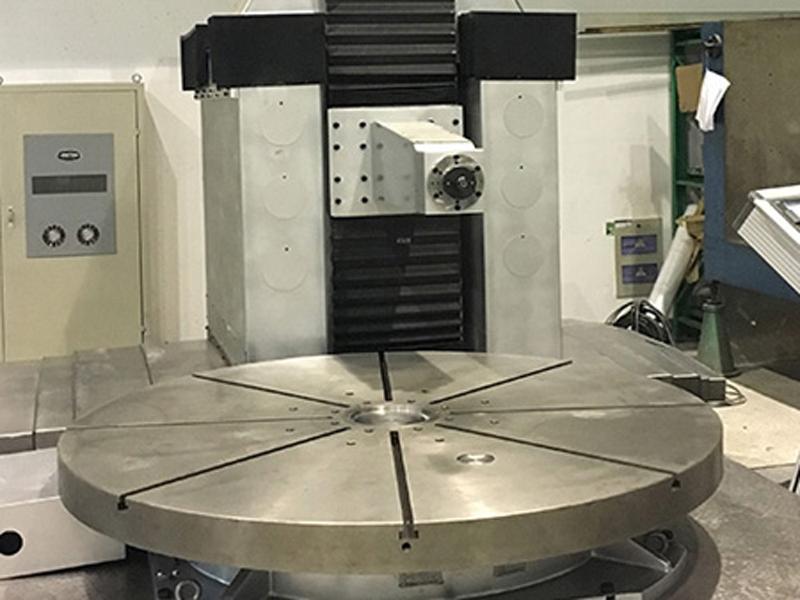

Использование продукта
Полностью автоматизированный обрабатывающий станок, специально предназначенный для высокоскоростного железнодорожного оборудования.
Композитный центр сборки и обработки больших спутников для аэрокосмической отрасли (специальная машина).
FAQ
1. В: Вы фабрика или торговая компания?
A: Мы являемся интеграцией фабрики и торговли.
2. В: Какие платежные услуги вы предлагаете?
A: Мы предлагаем T/T, Paypal, Western Union, наличные.
3. В: Каковы ваши сроки доставки?
A: Мы принимаем EXW, FOB, CFR и т. д. Вы можете выбрать наиболее удобный или экономически выгодный для вас вариант.
4. В: Каковы сроки доставки?
A: Обычно это 7-10 дней, если товар есть на складе, в противном случае это обычно 20-30 дней, в зависимости от объема вашего заказа.
