Серворевольвер является важным высокопроизводительным оборудованием и ключевой частью для полнофункционального токарного станка с ЧПУ, горизонтального токарного станка с ЧПУ и обрабатывающих центров.
Описание
маркер
Описание продукта

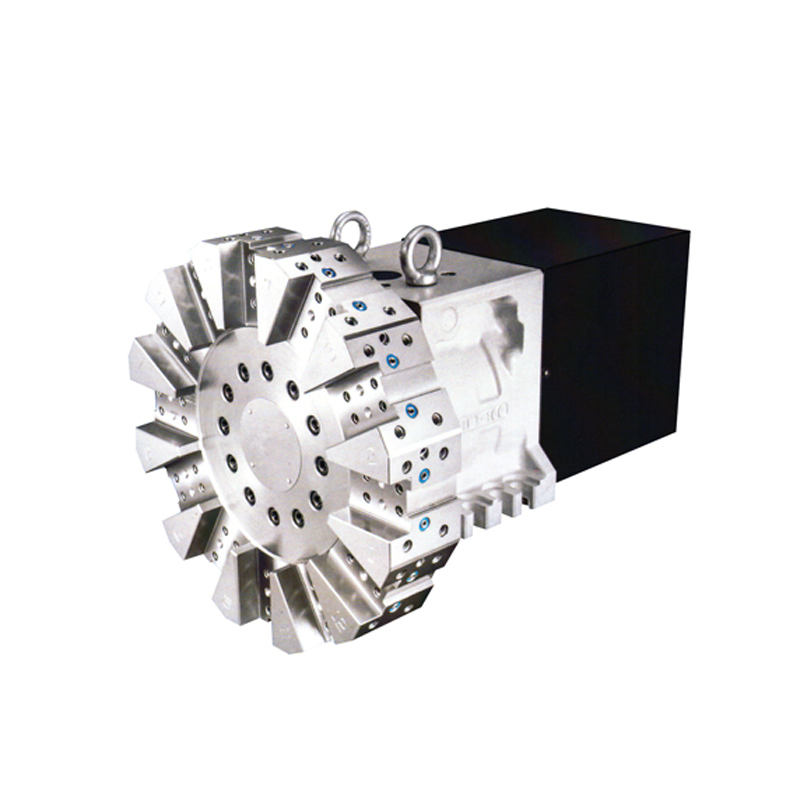

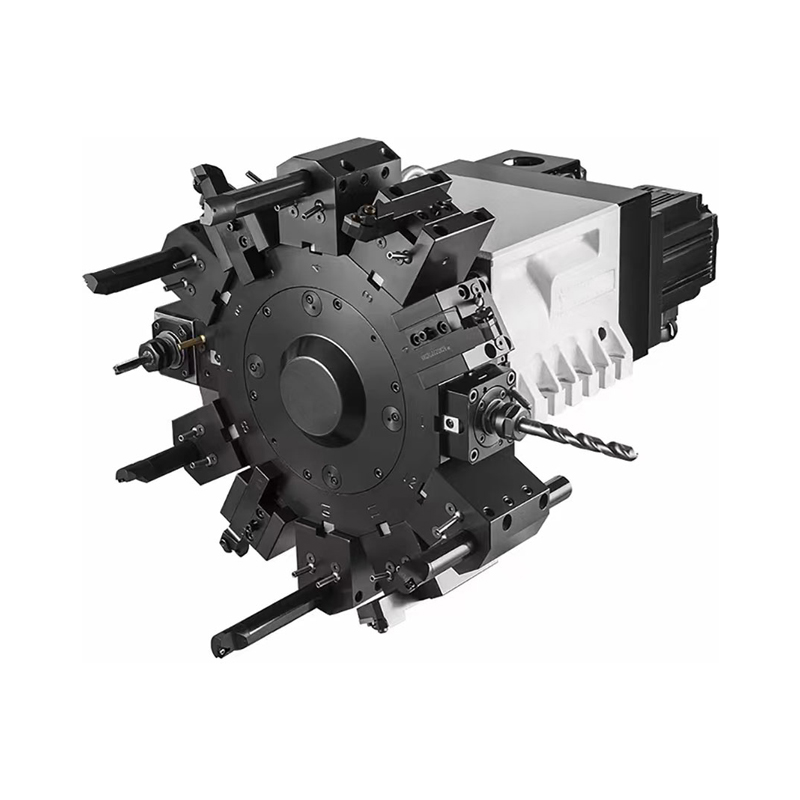

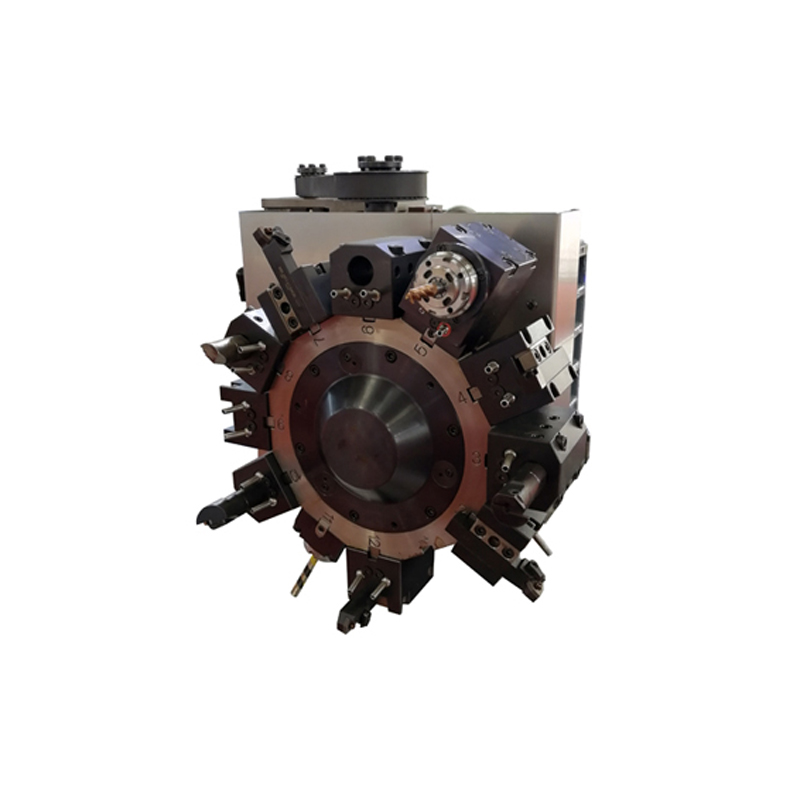

Серворевольвер является важным высокопроизводительным оборудованием и ключевой частью для полнофункционального токарного станка с ЧПУ, горизонтального токарного станка с ЧПУ и обрабатывающих центров. Он использует зубчатую муфту для индексации и приводится в движение серводвигателем. С осевыми или радиальными держателями инструмента можно реализовать сложные рабочие процедуры. Он отличается высокой точностью, надежностью, компактной конструкцией и широким применением.
Преимущество продукта
1. Приводится в действие серводвигателем, напряжение и фаза могут быть настроены.
2. Двунаправленная индексация, кратчайший путь индексации.
3. Разнообразные характеристики: высота центра 50 мм, 63 мм, 80 мм, 100 мм, 125 мм, 160 мм. Рабочие положения 8 и 12.
4. Муфта Hirth для индексации, зажимается гидравлическим маслом.
5. Установлены фиксированный держатель токарного инструмента и держатель расточного инструмента. 6. Могут быть предоставлены диск инструмента VDI и держатели инструмента.
Технические параметры
| Серийный номер | Артикул | AK3650 | AK3663 | AK3680A | AK36100A | AK36125A | AK36160A |
| 1 | Высота по центру (мм) | 50 | 63 | 80 | 100 | 125 | 160 |
| 2 | Количество рабочих положений | 8 | 8 | 8 или 12 | 8 или 12 | 8 или 12 | 8 или 12 |
| 3 | Макс. межмассовая нагрузка (кгм2) | 0.13
|
0.8 | 1.3 | 4.5 | 7.5 | 15 |
| 4 | Время для поворота на 30° (с) | 0.16 | 0.15 | 0.32 | 0.3 | ||
| 5 | Время для поворота на 30° и зажима (с) | 0.5 | 0.45 | 0.95 | 0.9 | ||
| 6 | Время для поворота на 45° (с) | 0.1 | 0.15 | 0.29 | 0.2 | 0.47 | 0.45 |
| 7 | Время для поворота на 45° и зажима (с) | 0.2 | 0.25 | 0.67 | 0.5 | 1.1 | 1.06 |
| 8 | Время для поворота на 180° и зажима (с) | 0.5 | 0.7 | 1.54 | 1 | 2.5 | 2.44 |
| 9 | Макс. момент несбалансированной нагрузки (Н.м) | 7.5 | 10 | 15 | 40 | 60 | 160 |
| 10 | Частота индексации | 60（об/мин） | 60（об/мин） | 750 | 750 | 750 | 600 |
| 11 | Макс. грузоподъемность (кг) | 15 | 30 | 40 | 120 | 160 | 280 |
| 12 | Точность индексации | ±6” | ±6” | ±6” | ±6” | ±6” | ±6” |
| 13 | Повторяемость | ±2” | ±2” | ±2” | ±2” | ±2” | ±2” |
| 14 | Давление в системе (МПа) | 2.5-3.0 | 2.5-3.0 | 2-2.5 | 1.5-2 | 2-2.5 | 2-2.5 |
| 15 | Вес нетто (кг)
|
20.5 | 75 | 177 | |||
| 16 | Вес брутто (кг) | 42 | 75 |
Использование продукта

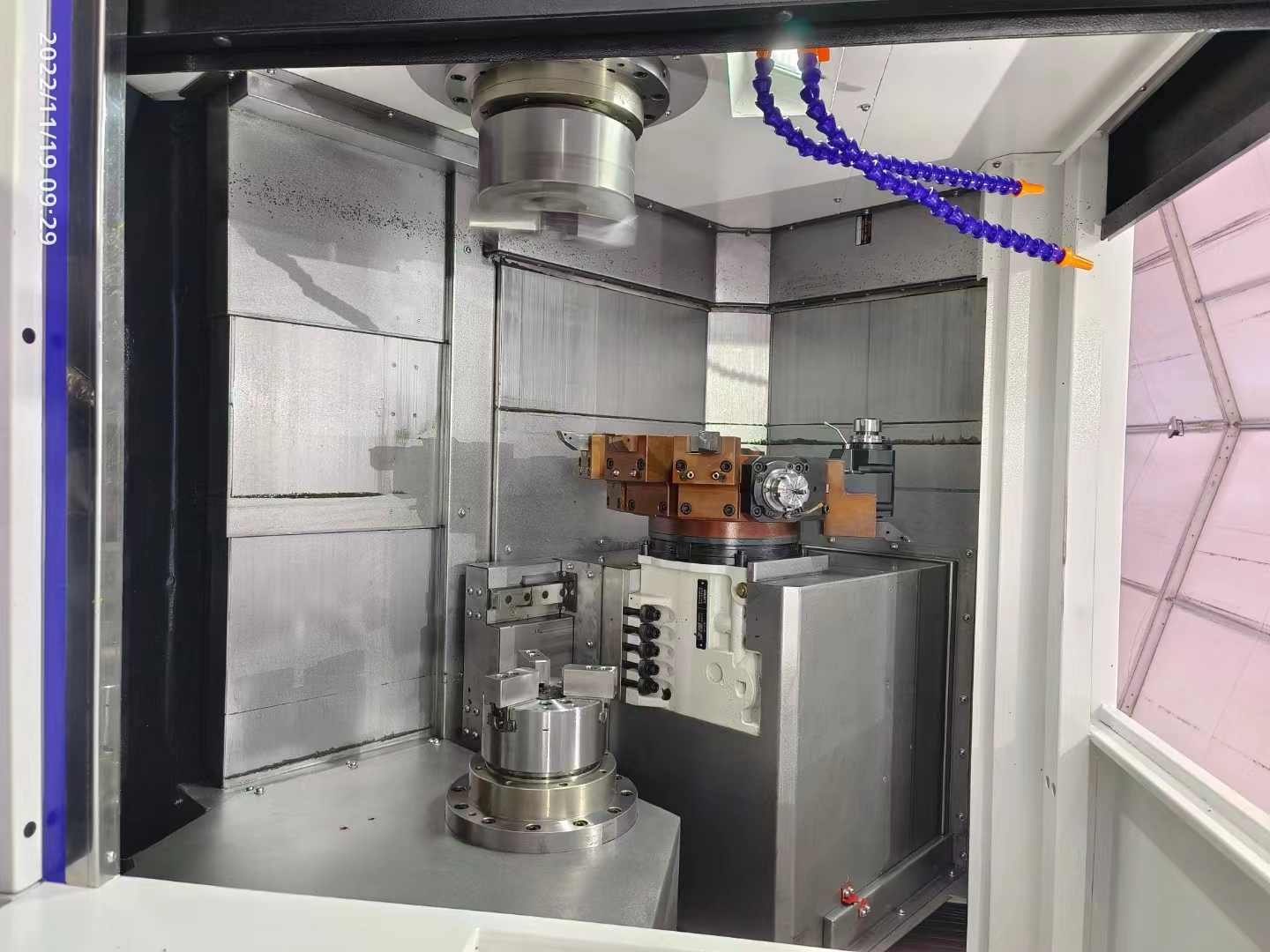

Установлен на токарном станке с ЧПУ с наклонной станиной.
Установлен на токарный станок с ЧПУ с горизонтальной станиной.
FAQ
1. В: Вы фабрика или торговая компания?
A: Мы являемся интеграцией фабрики и торговли.
2. В: Какие платежные услуги вы предлагаете?
A: Мы предлагаем T/T, Paypal, Western Union, наличные.
3. В: Каковы ваши сроки доставки?
A: Мы принимаем EXW, FOB, CFR и т. д. Вы можете выбрать наиболее удобный или экономически выгодный для вас вариант.
4. В: Каковы сроки доставки?
A: Обычно это 7-10 дней, если товар есть на складе, в противном случае это обычно 20-30 дней, в зависимости от объема вашего заказа.
