Электромеханическая револьверная головка является важным высокопроизводительным оборудованием и ключевой частью для полнофункционального токарного станка с ЧПУ, вертикального токарного станка с ЧПУ и горизонтального токарного станка с ЧПУ.
Описание
маркер
Описание продукта
Электромеханическая револьверная головка является важным высокопроизводительным оборудованием и ключевой частью для полнофункционального токарного станка с ЧПУ, вертикального токарного станка с ЧПУ и горизонтального токарного станка с ЧПУ. Она использует зубчатую муфту для индексации и приводится в движение двигателем переменного тока. С осевыми или радиальными держателями инструмента можно реализовать сложные рабочие процедуры. Она отличается высокой точностью, надежностью, компактной конструкцией и широким спектром применения.
Преимущество продукта
1. Приводится в действие двигателем переменного тока, напряжение и фаза могут быть настроены.
2. Двунаправленная индексация, кратчайший путь индексации.
3. Разнообразные характеристики: центральная высота 80 мм, 100 мм, 125 мм, 160 мм, 200 мм. Рабочие позиции 8 и 12.
4. Хиртовое соединение для индексации, последовательность индексации контролируется двоичным абсолютным энкодером.
5. Установлены фиксированный держатель токарного инструмента и держатель расточного инструмента. 6. Могут быть предоставлены инструментальный диск VDI и держатели инструментов.
Технические параметры
| Элементы | AK3180X8 12 | AK31100X8 12 | AK31125X8 12 | AK31160X8 12 | AK31200X8 12 | ||||||
| Высота центра мм | 80 | 100 | 125 | 160 | 200 | ||||||
| Макс. момент инерции кгм | 1.30 | 0.80 | 4.50 | 3.00 | 7.50 | 4.50 | 32 | 15 | 70 | 22 | |
| Время на 30 оборотов с | 0.19 | 0.16 | 0.27 | 0.22 | 0.32 | 0.27 | 0.50 | 0.30 | 0.62 | 0.34 | |
| Время на 30 оборотов и зажима с | 0.58 | 0.50 | 0.80 | 0.68 | 0.95 | 0.80 | 1.50 | 0.90 | 1.80 | 1.02 | |
| Время на 45 оборотов с | 0.29 | 0.25 | 0.40 | 0.34 | 0.47 | 0.40 | 0.75 | 0.45 | 0.90 | 0.50 | |
| Время на 45 оборотов и зажима с | 0.67 | 0.58 | 0.95 | 0.79 | 1.10 | 0.95 | 1.75 | 1.06 | 2.10 | 1.19 | |
| Время на 180 оборотов и зажима с | 1.54 | 1.33 | 2.15 | 1.80 | 2.50 | 2.15 | 4.0 | 2.44 | 5.23 | 2.70 | |
| Макс. несбалансированный крутящий момент нагрузки | 15 | 40 | 60 | 160 | 470 | ||||||
| Точность угловой индексации | ±6” | ||||||||||
| Повторяемость | ±2” | ||||||||||
| Макс. грузоподъемность кг | 40 | 120 | 160 | 380 | 500 | ||||||
| Частота индексации н/ч | 750 | 750 | 750 | 600 | 600 | ||||||
| Стартовая мощность ДЛЯ | 1.1 | 1.6 | 1.6 | 2.8 | 2.8 | ||||||
| Вес нетто кг | Без диска | 65 | 103 | 136 | 366 | 480 | |||||
| С диском | 95 | 149 | 210 | 486 | 593 | ||||||
| G.W kg | Без диска | 84 | 130 | 171 | 466 | 600 | |||||
| С диском | 115 | 178 | 245 | 586 | 713 | ||||||
| Размеры упаковки мм | 610x450x465 | 710x550x535 | 710x623x575 | 1013x760x750 | 1010x940x900 | ||||||
Использование продукта

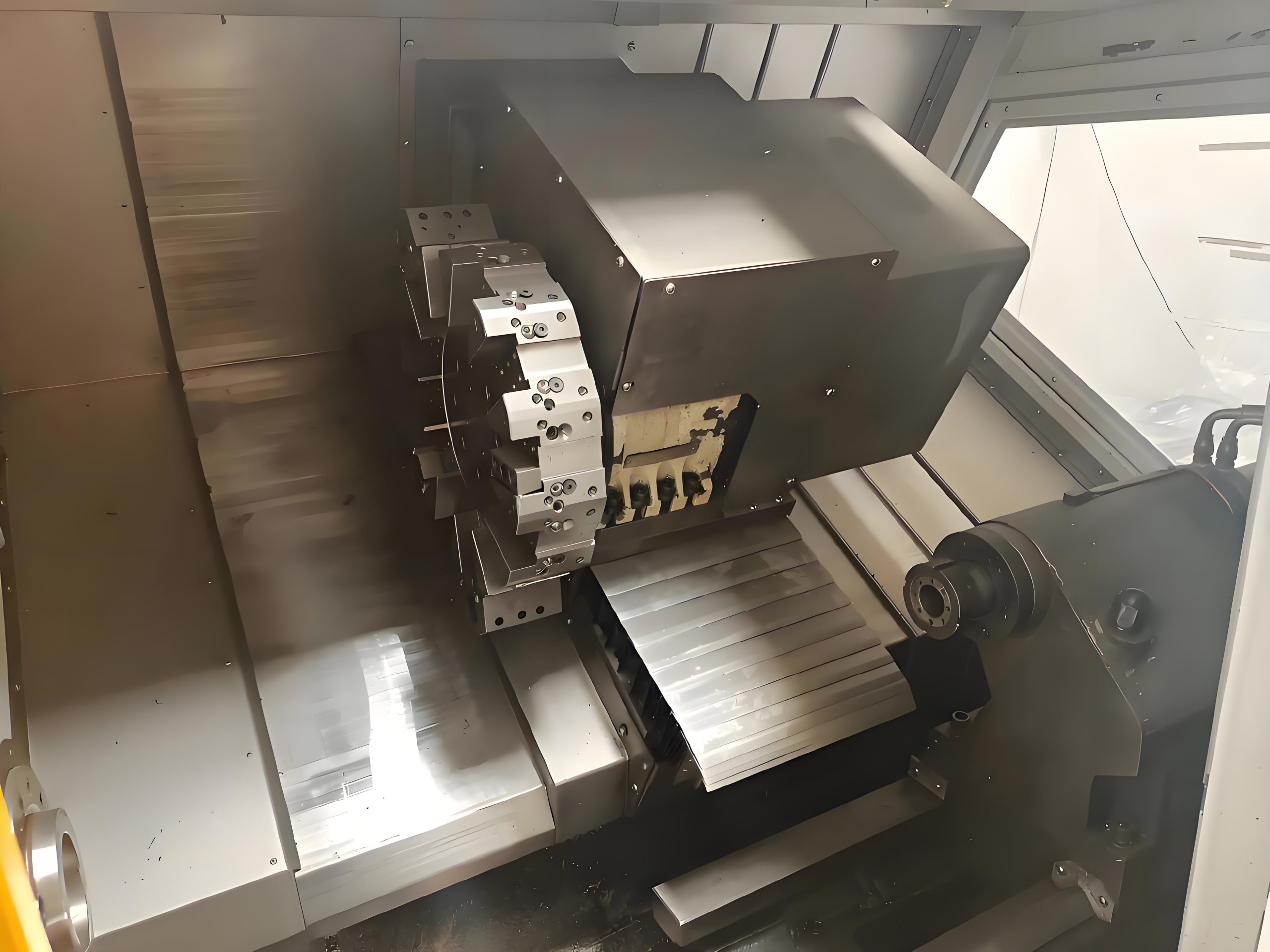

Установлен на токарном станке с ЧПУ с наклонной станиной.

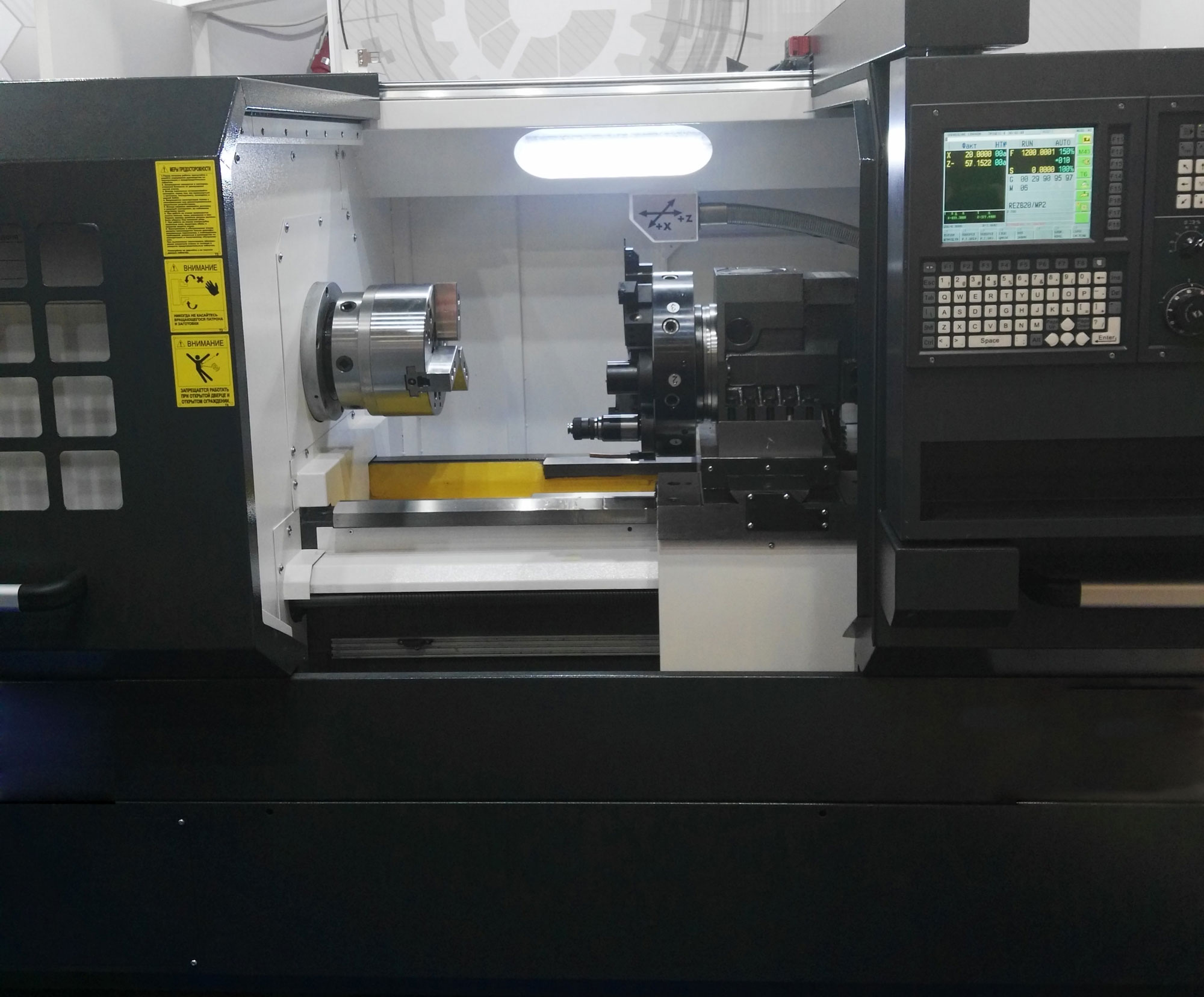

Установлен на токарный станок с ЧПУ с горизонтальной станиной.
FAQ
1. В: Вы фабрика или торговая компания?
A: Мы являемся интеграцией фабрики и торговли.
2. В: Какие платежные услуги вы предлагаете?
A: Мы предлагаем T/T, Paypal, Western Union, наличные.
3. В: Каковы ваши сроки доставки?
A: Мы принимаем EXW, FOB, CFR и т. д. Вы можете выбрать наиболее удобный или экономически выгодный для вас вариант.
4. В: Каковы сроки доставки?
A: Обычно это 7-10 дней, если товар есть на складе, в противном случае это обычно 20-30 дней, в зависимости от объема вашего заказа.
