Пневматический индексирующий стол

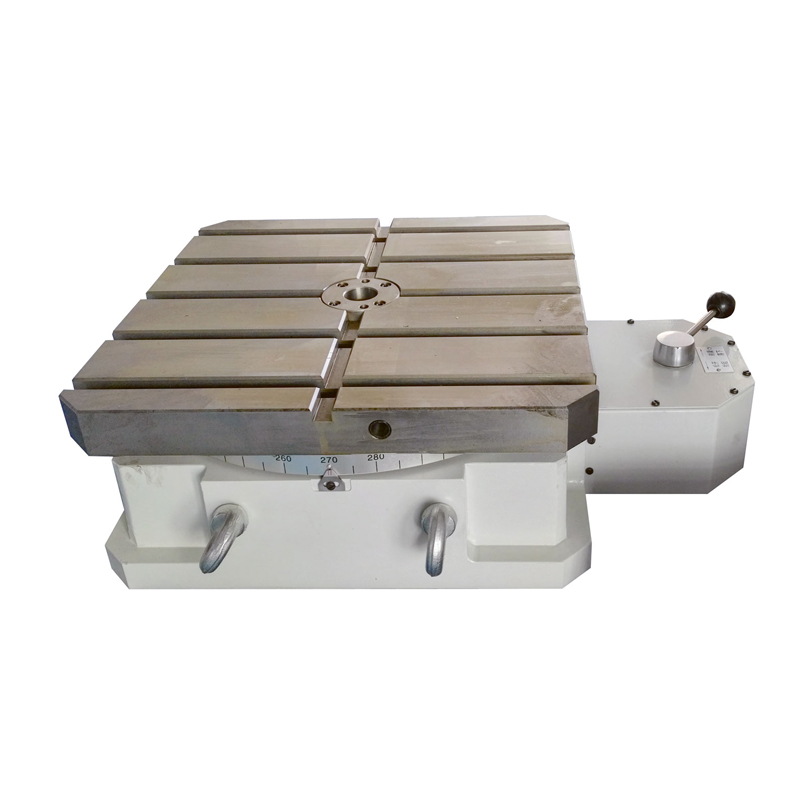

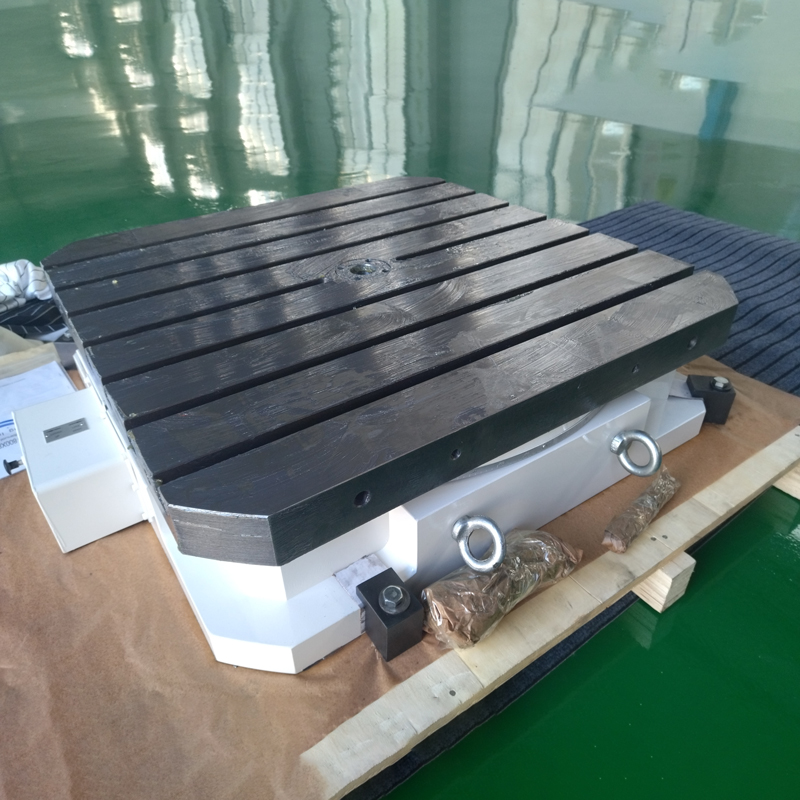

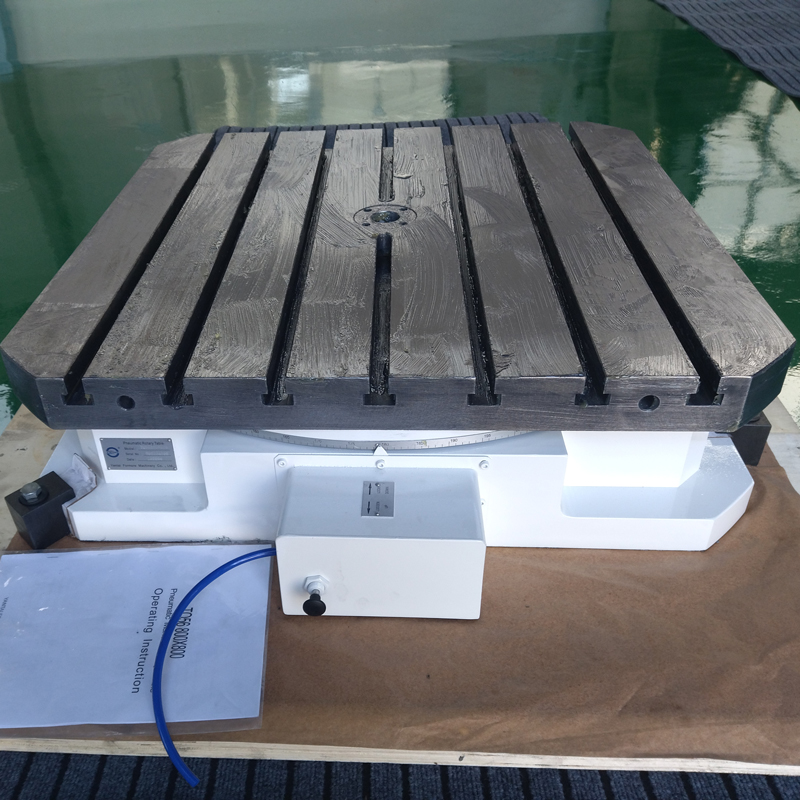

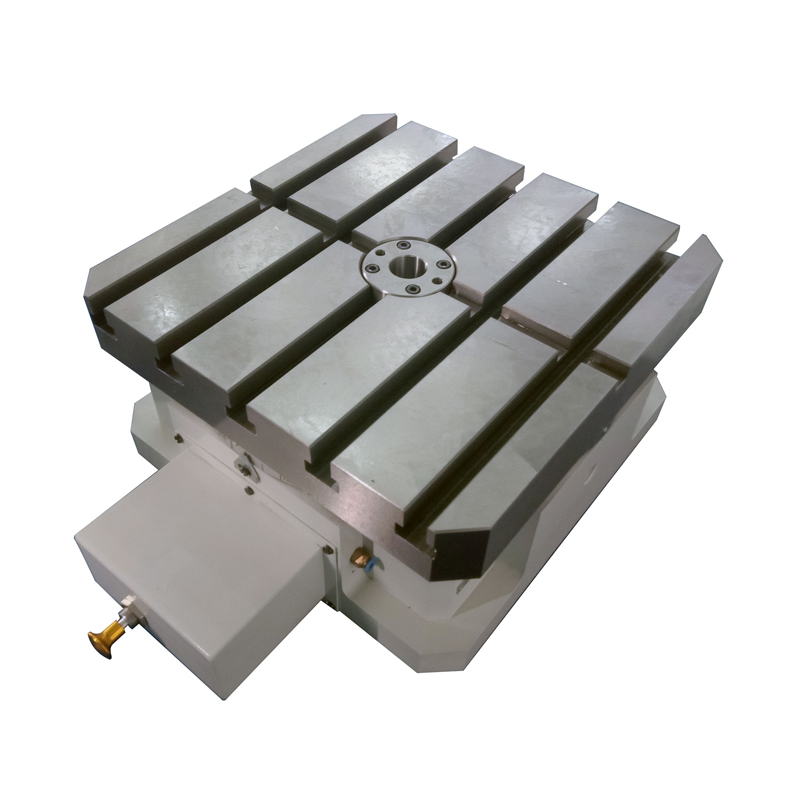

Горизонтальный пневматический индексный стол представляет собой высокоточный поворотный стол с равным делением, в котором в качестве делительного элемента используется торцевой зубчатый диск, который поднимается давлением воздуха и вращается вручную.
Описание
маркер
Описание продукта
Горизонтальный пневматический индексный стол представляет собой высокоточный поворотный стол с равным делением, в котором в качестве делительного элемента используется торцевой зубчатый диск, который поднимается давлением воздуха и вращается вручную. Малый крутящий момент, большая грузоподъемность, надежное торможение, точность деления до 6" и точность повторяемости до 3", подходит для различных случаев высокоточной обработки, таких как расточные станки, фрезерные станки и шлифовальные станки (другие спецификации могут быть спроектированы и изготовлены в соответствии с требованиями пользователя).
Преимущество продукта
1. Различные размеры стола: размер стола от 250 мм до 1600 мм или может быть изготовлен в соответствии с требованиями заказчика.
2. Высокая точность и долговечность: в качестве индексирующего элемента используется высокоточный торцевой зубчатый диск.
3. Высокая грузоподъемность: для обеспечения высокой жесткости используются специальные аксиально-радиальные роликовые подшипники.
4. Адаптация 2- или 3-контактного соединения Hirth для позиционирования, повторяемость может достигать 6 секунд. Кроме того, точность не изменится в течение длительного времени работы.
5. Простота эксплуатации: поднимается с помощью пневматического привода, легко вращается вручную.
Технические параметры
| Параметры | TQ56250x250 | TQ56315x315 | TQ56400x400 | TQ56500x500 | TQ56630x630 | TQ56800x800 | TQ561000x1000 | TQ561200x1200 | TQ561600x1600 |
| Длина стола х ширина, мм | 250x250 | 315x315 | 400x400 | 500x500 | 630x630 | 800x800 | 1000x1000 | 1200x1200 | 1600x1600 |
| Общая толщина, мм | 140 | 160 | 170 | 190 | 200 | 290 | 290 | 340 | 420 |
| Диаметр центрального отверстия, мм | Φ20H6 | Φ25H6 | Φ30H6 | Φ40H6 | Φ40H6 | Φ60H6 | Φ60H6 | Φ60H6 | Φ80H6 |
| Ширина Т-образного паза, мм | 12 | 14 | 14 | 14 | 18 | 18 | 18 | 22 | 28 |
| Ход подъема стола, мм | 6 | 6 | 5 | 5 | 5 | 6 | 6 | 6 | 6 |
| Пневматический привод для фиксации/разблокировки | 5~8kg/c㎡ | ||||||||
| Режим поворота стола | Manual | ||||||||
| Минимальный угол деления стола | 5° | ||||||||
| Максимальная нагрузка, кг | 350 | 500 | 1400 | 2400 | 3500 | 5500 | 5500 | 8000 | 9000 |
| Зажимное усилие, кг | 500 | 800 | 1800 | 2800 | 4200 | 5900 | 6000 | 10000 | 11000 |
| Вес нетто, кг | 65 | 100 | 175 | 295 | 460 | 1400 | 1650 | 3400 | 4500 |
FAQ
1. В: Вы фабрика или торговая компания?
A: Мы являемся интеграцией фабрики и торговли.
2. В: Какие платежные услуги вы предлагаете?
A: Мы предлагаем T/T, Paypal, Western Union, наличные.
3. В: Каковы ваши сроки доставки?
A: Мы принимаем EXW, FOB, CFR и т. д. Вы можете выбрать наиболее удобный или экономически выгодный для вас вариант.
4. В: Каковы сроки доставки?
A: Обычно это 7-10 дней, если товар есть на складе, в противном случае это обычно 20-30 дней, в зависимости от объема вашего заказа.
