Горизонтальный индексный стол с ЧПУ является идеальной функциональной частью крупногабаритных горизонтальных обрабатывающих центров, напольных борнговых и фрезерных станков.
Описание
маркер
Описание продукта

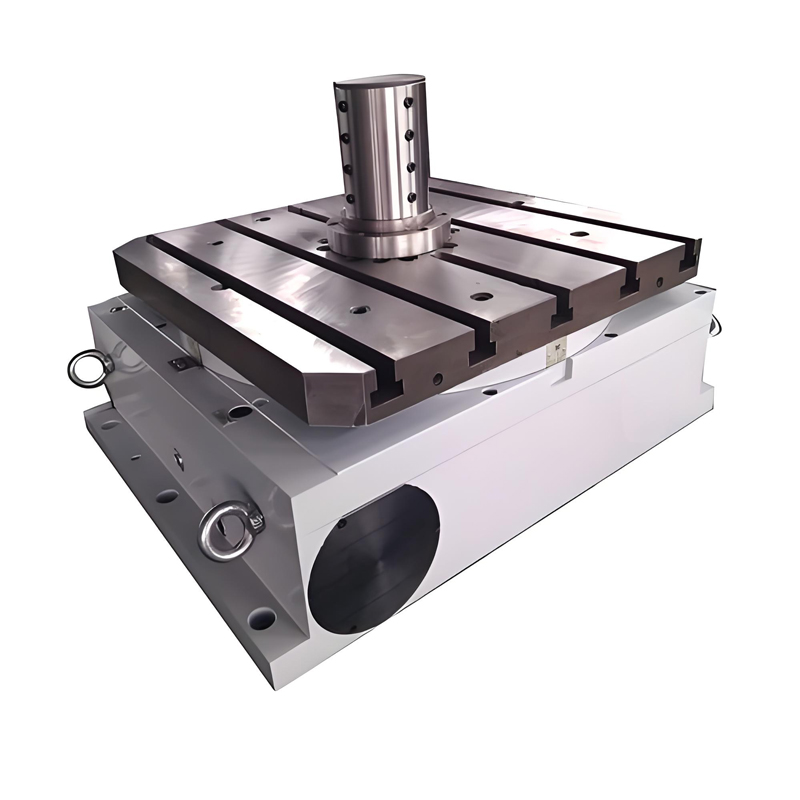

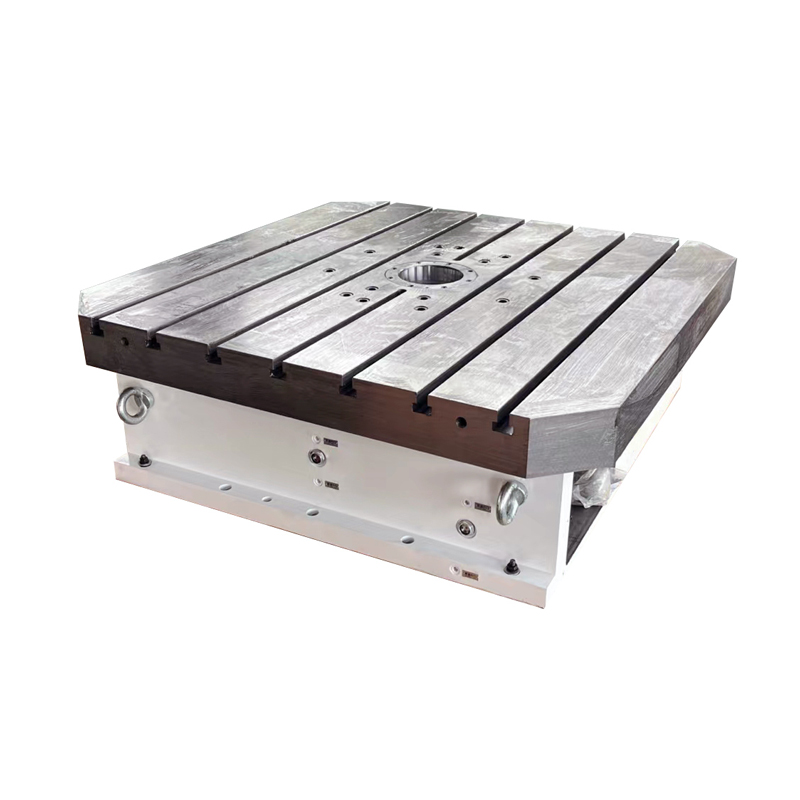

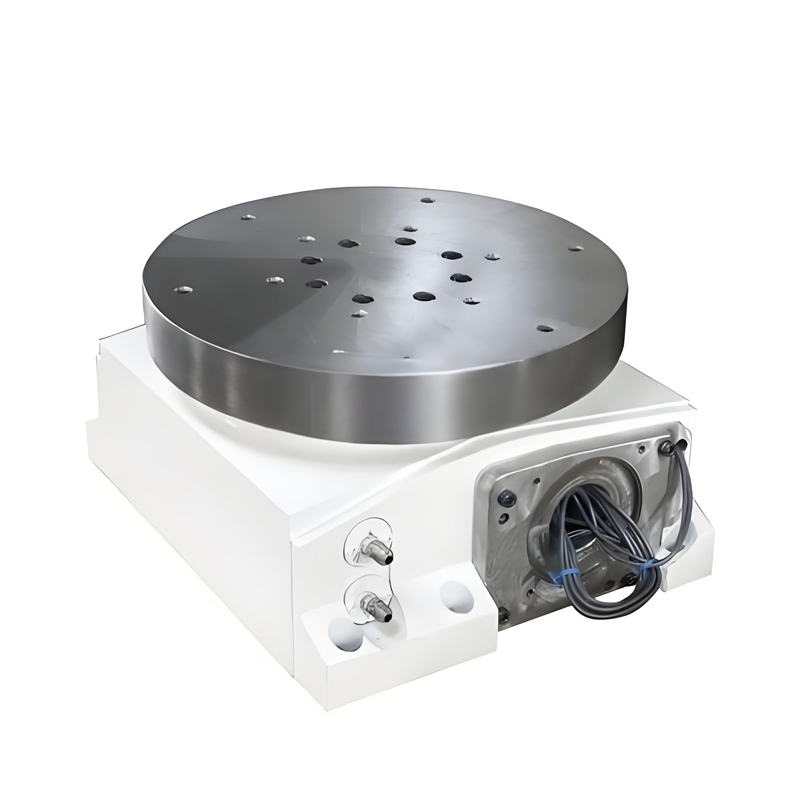

Горизонтальный индексный стол с ЧПУ является идеальной функциональной частью крупногабаритных горизонтальных обрабатывающих центров, напольных борнговых и фрезерных станков. Используется в качестве 4-й оси, его шпиндель вертикально устанавливается на столе станков. Поворотный стол может выполнять все виды индексных вращательных работ под управлением соответствующей системы управления хост-машин. Приводимый в действие серводвигателем, он может выполнять любую индексацию по окружности 360°. Торцевой стол может быть оснащен пластинами, дисками или другими деталями со сложной формой для реализации обработки равных и неравных отверстий, пазов или непрерывных кривых.
Преимущество продукта
1. Различные размеры столов: диаметр стола от 500 мм до 3000 мм или с прямоугольной лицевой панелью, также могут быть изготовлены в соответствии с требованиями заказчика.
2. Высокая точность и долговечность: адаптация специального износостойкого сплава бронзы/никеля, прецизионного двухзаходного червячного колеса и червячного вала из закаленной стали для обеспечения долговременной точности индексации.
3. Высокая грузоподъемность: специальные аксиально-радиальные роликовые подшипники встроены для обеспечения высокой жесткости.
4. Большой тормозной момент: многотормозная дисковая система обеспечивает превосходное зажимное усилие, обеспечивает плавную обработку без прогиба при большой нагрузке.
5. Высокая устойчивость и безопасность: привод от гидравлического блока, датчик зажима и разжима, который выполняет разжимание, вращение, зажим и возврат, обеспечивает стабильную и безопасную работу. 6. Адаптация 2-х или 3-х шт. муфты Хирта для позиционирования, повторяемость может достигать 2 секунд. Кроме того, точность не изменится в течение длительного времени эксплуатации.
Технические параметры
| Элементы | TK56800 | TK561000 |
| Размер стола мм | Φ800 | Φ1000 |
| Общая толщина мм | 380 | 405 |
| Диаметр центрального отверстия мм | - | - |
| Общее отношение | 1:180 | 1:180 |
| Мин. угол градуировки | 7.5° | 7.5° |
| Крутящий момент серводвигателя Нм | 18 | 18 |
| Давление масляного зажима МПа | 3.5 | 3.5 |
| Точность | 6” | 6” |
| Повторяемость | 2” | 2” |
| Макс. нагрузка кг | 2500 | 4000 |
| Элементы | TK56400X400 | TK56500 | TK56500X500 | TK56500X600 | TK56630X630 | TK56630X630B | TK561000X1000 |
| Размер стола мм | 400X400 | Φ500 | 500X500 | 500X600 | 630X630 | 630X630 | 1000X1000 |
| Общая толщина мм | 310 | 310 | 310 | 295 | 300 | 380 | 425 |
| Диаметр центрального отверстия мм | φ30H7 | φ30H7 | φ30H7 | φ50H7 | φ40H7 | φ40H7 | φ60H6 |
| Общее отношение | 1:180 | 1:180 | 1:180 | 1:180 | 1:120 | 1:180 | 1:180 |
| Мин. угол градуировки | 1° | 7.5° | 1° | 1° | 5° | 1°/5° | 7.5° |
| Крутящий момент серводвигателя Нм | 12 | 12 | 12 | 12 | 12 | 11 | 18 |
| Давление масляного зажима МПа | 2 | 2 | 2 | 3.5 | 3.5 | 3.5 | 4 |
| Точность | 10” | 6” | 10” | 10” | 6” | 10” | 6” |
| Повторяемость | 2” | 2” | 2” | 4” | 2” | 4” | 2” |
| Макс. нагрузка кг | 500 | 600 | 500 | 500 | 1250 | 1200 | 4000 |
Использование продукта

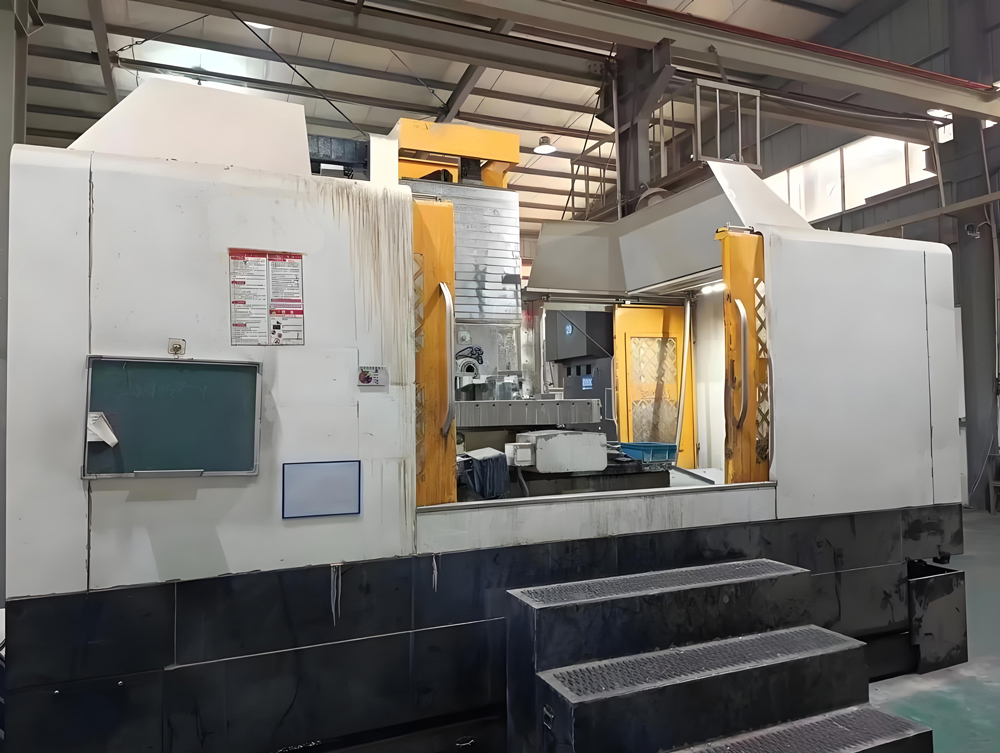

Устанавливается на центральном станке в качестве 4-й оси.

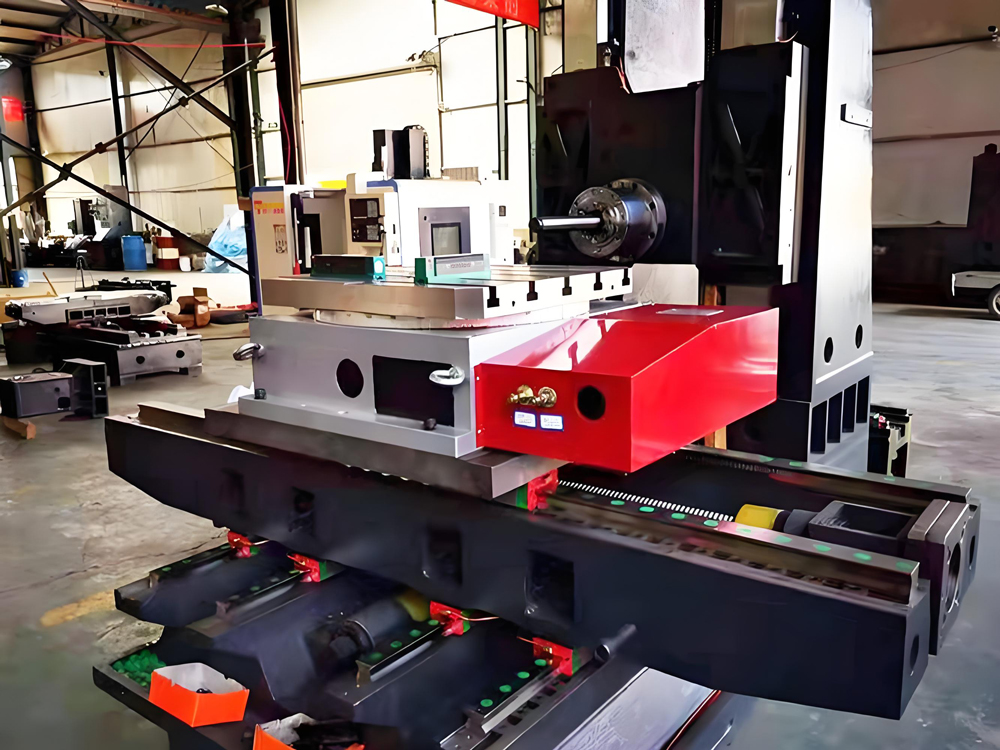

Используется на расточном станке.
FAQ
1. В: Вы фабрика или торговая компания?
A: Мы являемся интеграцией фабрики и торговли.
2. В: Какие платежные услуги вы предлагаете?
A: Мы предлагаем T/T, Paypal, Western Union, наличные.
3. В: Каковы ваши сроки доставки?
A: Мы принимаем EXW, FOB, CFR и т. д. Вы можете выбрать наиболее удобный или экономически выгодный для вас вариант.
4. В: Каковы сроки доставки?
A: Обычно это 7-10 дней, если товар есть на складе, в противном случае это обычно 20-30 дней, в зависимости от объема вашего заказа.
